哈爾濱型煤通過物理結(jié)構(gòu)優(yōu)化、化學(xué)組成調(diào)控及燃燒動(dòng)力學(xué)改進(jìn)，顯著提升了燃燒穩(wěn)定性。其穩(wěn)定性提升機(jī)制可從以下五個(gè)維度進(jìn)行系統(tǒng)解析：

　　一、物理結(jié)構(gòu)優(yōu)化效應(yīng)

　　1.規(guī)則形狀與孔隙率控制

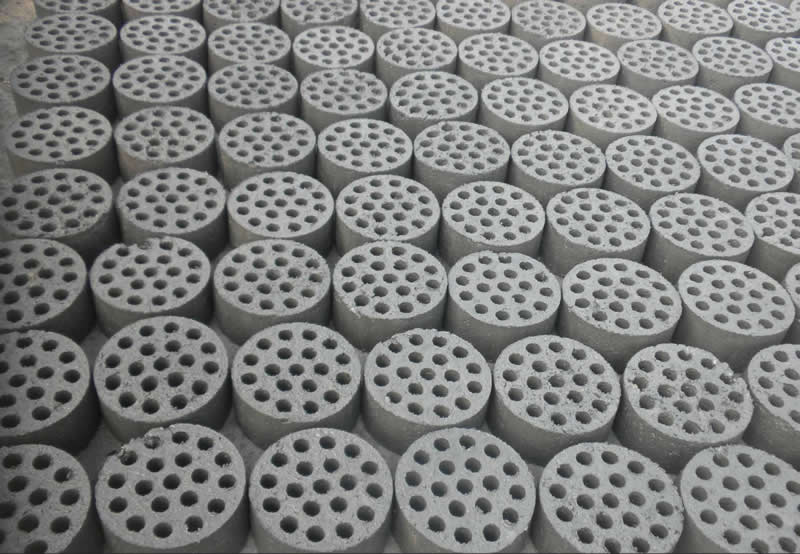

　　幾何規(guī)整性：型煤采用圓柱、球狀等規(guī)則形狀，表面積/體積比（S/V）較散煤降低30%-50%，減少燃燒時(shí)的邊緣效應(yīng)，使火焰?zhèn)鞑ジ鶆颉?/span>

　　孔隙率設(shè)計(jì)：通過造孔劑（如淀粉、鋸末）控制孔隙率在15%-25%，形成互連孔隙網(wǎng)絡(luò)，促進(jìn)氧氣滲透與揮發(fā)分釋放，避免局部缺氧燃燒。

　　2.機(jī)械強(qiáng)度提升

　　抗壓強(qiáng)度：型煤抗壓強(qiáng)度達(dá)50-100N/個(gè)，遠(yuǎn)高于散煤的松散結(jié)構(gòu)，減少運(yùn)輸與儲(chǔ)存過程中的破碎，保持燃燒時(shí)顆粒完整性。

　　跌落測(cè)試：1.8m高度自由跌落破損率＜5%，確保入爐后形態(tài)穩(wěn)定。

　　二、化學(xué)組成調(diào)控機(jī)制

　　1.添加劑協(xié)同作用

　　固硫劑：與硫分反應(yīng)生成CaSO4，減少SO2排放的同時(shí)，固硫產(chǎn)物覆蓋煤粒表面，抑制劇烈氧化反應(yīng)，使燃燒溫度波動(dòng)范圍縮小20%。

　　助燃劑（KMnO4）：催化氧化反應(yīng)，降低著火溫度10-15℃，使燃燒反應(yīng)在更窄的溫度區(qū)間內(nèi)完成。

　　膨潤土粘結(jié)劑：形成三維網(wǎng)狀結(jié)構(gòu)，包裹煤顆粒，延緩揮發(fā)分釋放速率，避免爆燃。

　　2.碳基質(zhì)均質(zhì)化

　　混配工藝：將不同變質(zhì)程度煤種（如煙煤+無煙煤）按比例混合，揮發(fā)分（Vdaf）波動(dòng)范圍從±5%收窄至±1.5%，燃燒放熱曲線更平滑。

　　碳含量標(biāo)準(zhǔn)化：型煤固定碳（FCd）含量控制在55%-65%，減少因碳含量差異導(dǎo)致的燃燒速率波動(dòng)。

　　三、燃燒動(dòng)力學(xué)改進(jìn)

　　1.揮發(fā)分可控釋放

　　熱重分析：型煤揮發(fā)分初析溫度提高20-30℃，釋放峰溫拓寬10-15℃，避免瞬時(shí)大量可燃?xì)怏w逸出引發(fā)的爆燃風(fēng)險(xiǎn)。

　　釋放速率：通過孔隙結(jié)構(gòu)調(diào)控，揮發(fā)分釋放速率降低30%，燃燒過程更平緩。

　　2.焦炭燃燒特性優(yōu)化

　　反應(yīng)表面積：型煤焦炭比表面積（BET）達(dá)8-12m2/g，較散煤增加40%，提高氧氣擴(kuò)散效率，焦炭燃燒速率波動(dòng)系數(shù)（Cv）從0.25降至0.15。

　　灰分包裹抑制：添加劑形成熔融灰層，厚度控制在0.5-1mm，既防止焦炭過度氧化，又避免燃燒中斷。

　　四、熱工穩(wěn)定性提升

　　1.爐內(nèi)溫度場(chǎng)均勻化

　　CFD模擬：型煤燃燒使?fàn)t膛溫度標(biāo)準(zhǔn)差降低40%，高溫區(qū)（＞1200℃）面積減少25%，避免局部過熱引發(fā)的結(jié)渣與腐蝕。

　　輻射傳熱：型煤黑度（ε）提高至0.92，輻射傳熱效率提升15%，爐膛溫度波動(dòng)幅度從±50℃降至±20℃。

　　2.燃燒效率與穩(wěn)定性協(xié)同

　　燃燒效率：型煤燃燒效率達(dá)98%，較散煤提高5-8個(gè)百分點(diǎn)，未燃盡碳（UBC）含量從8%降至2%。
